| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE , ISO |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی استاندارد |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100 قطعه در هر ماه |
| وضعیت: | جدید | خدمات گارانتی: | پشتیبانی فنی فیلم ، پشتیبانی آنلاین |
|---|---|---|---|
| محل سرویس محلی: | هیچ یک | محل نمایشگاه: | هیچ یک |
| بازرسی ویدیوی خروجی: | ارائه شده | گزارش آزمایش ماشین آلات: | ارائه شده |
| نوع بازاریابی: | محصول معمولی | ضمانت اجزای اصلی: | 1 سال |
| اجزای اصلی: | موتور | خدمات پس از فروش ارائه می شود: | پشتیبانی فنی فیلم ، قطعات یدکی رایگان ، پشتیبانی آنلاین |
| نام محصول: | دستگاه SMT اتوماتیک با سرعت بالا | سرعت نصب: | 12000CPH |
| اندازه مؤلفه: | 0603-43mm QFP / BGA | اندازه PCB: | 50 * 50 - 460 * 360 میلی متر |
| ضخامت PCB: | 0.5 میلی متر تا 2.6 میلی متر | ولتاژ برق: | AC 3 فاز 200 ولت V 10٪ ، 50 / 60HZ |
| قدرت: | 2.5-5.0KVA | فشار هوا: | 0.5-0.7Mpa (7.1 g 5.1kgf / cm2) |
| اندازه دستگاه: | 1200mm (W) * 1700mm (D) * 1545mm (H) | وزن دستگاه: | 1730 کیلو گرم |
| برجسته کردن: | 12000CPH دستگاه نصب SMT,دستگاه نصب 2.6 میلی متر SMT,دستگاه نصب smt 12000CPH |
||
|

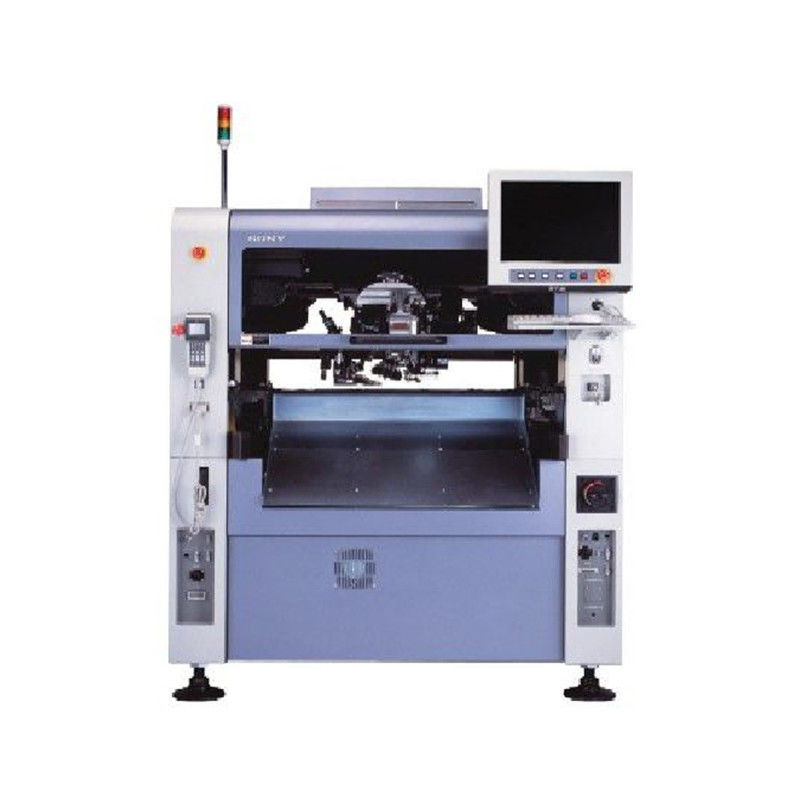

نام محصول
|
دستگاه SMT اتوماتیک با سرعت بالا
|
|
سرعت نصب
|
12000CPH
|
|
اندازه ملفه
|
0603-43 mm QFP / BGA
|
|
دقت نصب
|
μ 50μm @ μ + 3σ / تراشه ； ± 30μm @ μ + 3σ / QFP
|
|
اندازه PCB
|
50 * 50 - 460 * 360 میلی متر
|
|
سیستم بصری
|
دوربین پرواز + دوربین ثابت با پیکسل بالا
|
|
سر نصب شده
|
1 سر 6 نازل
|
|
ضخامت مonلفه
|
0402 (01005) -12 mm IC (دوربین موبایل) 6 mm-25 mm IC (دوربین ثابت)
|
|
ضخامت PCB
|
0.5 میلی متر تا 2.6 میلی متر
|
|
تعداد فیدر
|
48
|
|
ولتاژ برق
|
AC 3 فاز 200 ولت ± 10، ، 50/60 هرتز
|
|
قدرت
|
2.5-5.0KVA
|
|
فشار هوا
|
0.5-0.7 مگاپاسکال (5.1 ~ 7.1 کیلوگرم در سانتی متر مربع)
|
|
اندازه دستگاه
|
1200 میلی متر (W) * 1700 میلی متر (D) * 1545 میلی متر (H)
|
|
وزن دستگاه
|
1730 کیلوگرم
|
|
از محیط استفاده کنید
|
دمای محیط 15 ℃ ～ 30
رطوبت محیط 30٪ 70٪ (بدون تراکم) |
|
سر و صدای کار
|
35-65dB
|
|
روش تصحیح
|
سیستم بینایی ماشین ، تصحیح دید MARK چند نقطه ای
|
|
سیستم رانندگی
|
سروو AC ، موتور AC
|
|
انتقال داده
|
ورودی فلاپی دیسک / رابط USB 3.5 اینچی
|
|
سیستم عامل
|
رابط کاربری چینی ، انگلیسی ، ژاپنی (سیستم عامل کنترل سیستم WINDOWS)
|
|
حالت کنترل
|
تمام اتوماتیک
|
مزایای محصول
1. 4 عدد دوربین: 2 عدد مارک و 2 عدد دوربین تشخیص سرعت بالا ، به طور همزمان تشخیص می دهند ، به طور موثر سرعت و دقت نصب را تضمین می کنند.
2. درایو XY از میله پیچ گوشتی سنگ زنی با دقت بالا + راهنمای خطی سنگین ، موقعیت سریع ، سر و صدای کم ، دقت بالا استفاده می کند.
3. سروو موتور و درایو ، راهنمای دقیق خطی ، ژنراتور خلاuum ، نازل های بسیار دقیق ، سیستم یکپارچه تغذیه اتوماتیک و IPC با پیکربندی بالا - دقت بالا ، پایداری قوی ، وعده نصب 24 ساعته پایدار را می دهد.
4 ، حالت نصب جدید: صفحه PCB ثابت است و سر در جهت محور XYZ حرکت می کند.هنگام اتصال اجزای بالا ، ثبات بهبود می یابد.
پیکربندی مرجع
1. سیستم کنترل: کامپیوتر صنعتی + کارت کنترل حرکت دقیق
2. سیستم نرم افزاری: ETON به طور مستقل سیستم عامل را توسعه داده است
3. موتور حرکتی: موتور خطی جذب مغناطیسی
4. طرح نازل: انواع مختلفی از نازلها را به طور مستقل توسعه دهید
5. دستگاه کشویی: پیچ دقیق + ریل راهنمای خطی
6. دستگاه بصری: تشخیص نقطه علامت گذاری + تشخیص اجزا + تشخیص با دقت بالا
7. فیدر: فیدر الکتریکی دقیق را اتخاذ کنید
