اتوماتیک 12 تراشه هد 1200 کیلوگرم PCB سطح نصب دستگاه

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	CE , ISO

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	negotiable
جزئیات بسته بندی:	بسته بندی صادراتی استاندارد
زمان تحویل:	15-20 روز
شرایط پرداخت:	L / C ، T / T ، Western Union ، پی پال
قابلیت ارائه:	100 قطعه در هر ماه

اکنون تماس بگیرید

توضیحات محصول جزئیات

کاربرد:	خط تولید مونتاژ PCB SMT	نام:	ماشین مکان / LED مونتاژ \ led ماشین مونتاژ
نام محصول:	دستگاه قرارگیری خازن اتوماتیک SMD	طریقه استفاده:	SMD LED SMT
اجزای قابل اجرا:	0201-120mm * 90mm ، BGA ، CSP ، اتصالات ، سایر اجزای عجیب و غریب	وضعیت:	100٪ اصلی
بعد، ابعاد، اندازه:	1250 * 1770 * 1420 میلی متر	وزن:	1200 کیلوگرم
ارتفاع انتقال:	900 ± 20 میلی متر	تایپ کنید:	خودکار
برجسته کردن:	نصب تراشه smt 1200 کیلوگرم , دستگاه نصب سطح 1250 * 1770 * 1420 میلی متر , دستگاه نصب smt 1250 * 1770 * 1420 میلی متر

دستگاه نصب روی سطح PCB 12 تراشه اتوماتیک

توضیحات محصول

فوق العاده انعطاف پذیر 12 تراشه هد 3D MID قرار دادن سه بعدی محصولی از بازار برای توزیع / خمیر لحیم نقطه ای / پچ سه بعدی است و همراه با بازرسی نوری برای تکمیل مونتاژ دستگاه ، از کوچکترین قطعات 0201 متریک اجزای بزرگ تا 120 میلی متر شامل خمیر لحیم کاری / لحیم کاری / نصب استریو / فشار دادن درج / لنزهای بازرسی ویژه ، مونتاژ با دقت بالا و سرعت بالا و توزیع سریع سر توزیع است.سر پچ و سر بازرسی تعویض می شوند و سطح مقعر ، سطح شیب دار و سطح منحنی را می توان بصورت استریوسکوپی نصب کرد ، و این امر سرعت بسیار بالا و استفاده بسیار گسترده را تحقق می بخشد.

ویژگی اصلی:

1 ، برای دستیابی به فرایند 3D MID (دستگاه MoldedInterconnect) ، ساختار جدید قاب و شیب می تواند مونتاژ سه بعدی از سطح مقعر و محدب ، سطح مایل و سطح منحنی باشد ، به مشتریان کمک می کند تا از مونتاژ صفحه تخت به سه بعدی برسند مونتاژ ، هزینه های مونتاژ را کاهش می دهد.

2 ، برای دستیابی به ترکیبی از خمیر لحیم کاری نقطه / نقطه چسب قرمز / پچ / عملکرد پلاگین و آسان برای تعویض ، سر پلاستیکی بدون تماس می تواند خمیر لحیم کاری نقطه ای بر روی بستر حفره برای دستیابی به مونتاژ سه بعدی استریوسکوپی باشد سطح ناهموار

3 ، بازرسی نوری خمیر لحیم لحیم و چسب و اجزای نصب شده ، دوربین تشخیص نقطه علامت رنگی که به تازگی توسعه یافته است همچنین می تواند بازرسی نوری پایدار خمیر لحیم / شکل چسب و اثر پچ را از طریق سیستم روشنایی جدید (تحقق AOI) انجام دهد + عملکرد SPI)

4 ، 2 نوع ساختار سر برای انتخاب در دسترس است ، 6 نوع پچ سر 6 نوع چرخش محور و 12 پچ سر 2 نوع محور چرخش.

5 ، قابلیت مونتاژ بستر بزرگ ، بستر می تواند تا 1825mmx 635mm (اختیاری) بدون تقسیم بندی یک بار ظرفیت تخته 1240mm x 510mm باشد

6 ، طیف وسیعی از اجزای فوق العاده گسترده ، از تراشه فوق العاده کوچک 0201 (0.25x0.125mm) تا اجزای بزرگ 120 میلی متری می توانند پردازش شوند ، ارتفاع قرارگیری 35 میلی متر ، نصب قطعات بسیار بالا آسان است.

7 ، ظرفیت تغذیه فوق العاده بزرگ ، پورت بارگذاری S20 8 میلی متر به 4 * 45 = 180 نوع می رسد ، پورت بارگذاری S10 8 میلی متر به 2 * 45 = 90 نوع می رسد ، ورق وفل بارگیری 36 نوع و می تواند سوخت گیری بدون توقف داشته باشد.

8 ، مسلسل و ماشین سوخت گیری و دستیابی به مبادله با M10 / M20.

مشخصات فنی

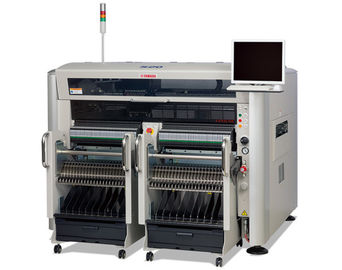

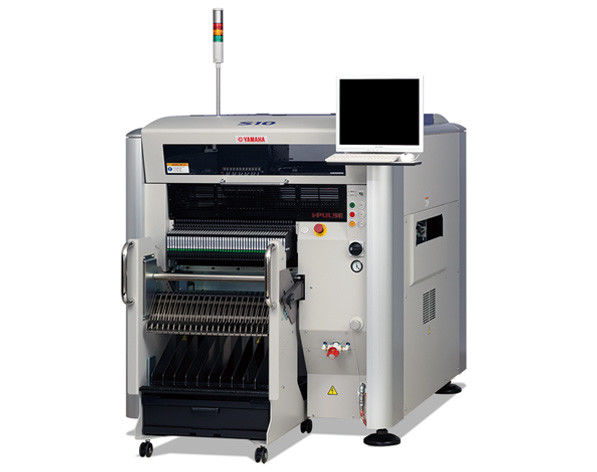

نام مدل		S10	S20
تخته اندازه	با بافر بدون استفاده	حداقلL50 x W30 میلی متر تا حداکثرL980 x W510 میلی متر	حداقلL50 x W30 میلی متر تا حداکثرL1،480 x W510 میلی متر
	با بافرهای ورودی یا خروجی استفاده شده است	حداقلL50 x W30 میلی متر تا حداکثرL420 x W510 میلی متر	-
	با بافرهای ورودی و خروجی استفاده شده است	حداقلL50 x W30 میلی متر تا حداکثرL330 x W510 میلی متر	حداقلL50 x W30 میلی متر تا حداکثرL540 x W510 میلی متر
با بافرهای ورودی و خروجی استفاده شده است		0.4 - 5.0 میلی متر
دقت قرارگیری A (μ + 3σ)		تراشه 40 0.040 میلی متر
دقت قرارگیری B (μ + 3σ)		IC ± 0.025 میلی متر
زاویه قرارگیری		± 180 درجه
ارتفاع مentلفه (ضخامت تخته + ارتفاع م componentلفه)		سر 6 محوره 6 تتا: حداکثر35 میلی متر 12 محوره 2 سر تتا: حداکثر20 میلی متر
اجزای قابل اجرا		0201-120mm x 90mm ، BGA ، CSP ، اتصالات ، سایر اجزای فرد شکل
بسته کامپوننت		نوار 8-56 میلی متر (فیدرهای F1 / F2) ، نوار 8-88 میلی متر (فیدرهای برقی F3) ، چوب ، سینی
انواع اجزا (تبدیل نوار 8 میلی متر)		حداکثر90 نوع (نوار 8 میلی متر) ، 45 لاین x 2	حداکثر180 نوع (نوار 8 میلی متر) ، 45 خط x 4
ارتفاع انتقال		900 ± 20 میلی متر
ابعاد ماشین		L1،250 x D 1،770 x H1،420 میلی متر	L1،750 x D 1،770 x H1،420 میلی متر
وزن		تقریباً1200 کیلوگرم	تقریباً1500 کیلوگرم
