| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE , ISO |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی استاندارد |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100 قطعه در هر ماه |
| وضعیت: | جدید | خدمات گارانتی: | پشتیبانی فنی ویدیو |
|---|---|---|---|
| محل سرویس محلی: | هیچ یک | محل نمایشگاه: | هیچ یک |
| ضمانتنامه: | 1 سال | نام محصول: | دستگاه \ LED پیشخوان \ ماشین مونتاژ LED |
| حداکثر سرعت نصب: | 11000 قطعه در ساعت | تعداد فیدرها: | 64 |
| تعداد سر / محل نصب: | 6 | تعداد سینی مواد: | 6 |
| قدرت متوسط: | 500W | دقت مکان: | 0.01 میلی متر |
| محدوده نازل خلاء: | 4.5 میلی متر | منبع تغذیه: | 220V 50Hz |
| فشرده سازی هوا: | 0.5-0.6Mpa | ||
| برجسته کردن: | 500W SMD Assembly Assembly,4.5 mm SMD Assembly Assembly,500W SMD Mounting Machine |
||

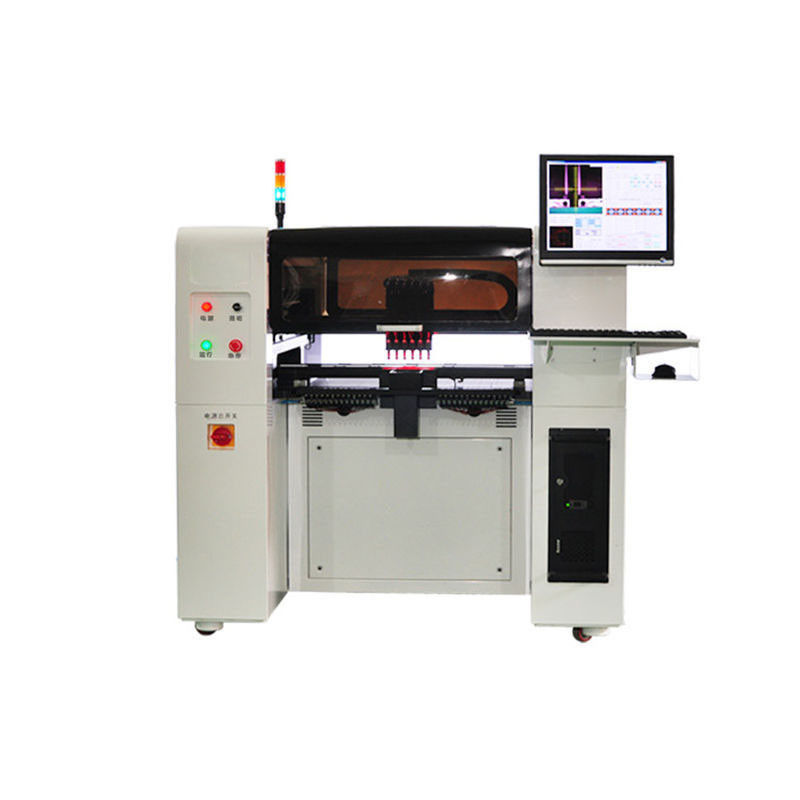

6 هد 64 فیدر ماشین مونتاژ با سرعت بالا SMD
کاربرد
دستگاه قرار دادن SMD می تواند روش نصب را بر روی تخته PCB مربع ، تخته PCB گرد ، لایه آلومینیوم و چراغ های نواری انجام دهد.محصولات نهایی را می توان در تولید خازن مقاومت ، دیود بسته سیلندر شیشه ای ، تریود ، بسته TQFP ، بسته QFN ، بسته QFP ، بسته BGA ، قطب لامپ و غیره استفاده کرد.
پارامترهای فنی
| حداکثر سرعت نصب: | 11000 قطعه در ساعت |
| متوسط عملیاتی سرعت نصب: | 8600 عدد در ساعت |
| تعداد فیدر: | 64 |
| تعداد محل نصب / سر نصب شده: | 6 |
| تعداد سینی مواد: | 6 |
| قدرت متوسط: | 500 وات |
| دقت مکان: | 0.01 میلی متر |
| محدوده بافر نازل خلا vac: | 4.5 میلی متر |
| منبع تغذیه: | 220 ولت ، 50 هرتز |
| فشرده سازی هوا: | 0.5-0.6 مگاپاسکال |
| وزن: | 580 کیلوگرم |
| بعد، ابعاد، اندازه: | 1316 * 1360 * 1340 میلی متر |
| حداکثر مساحت صفحه مدار: | 510 × 450 میلی متر |
| حداکثر دامنه متحرک محور Z: | 20 میلی متر |
پیکربندی
سیستم کنترل رایانه
دستگاه قرارگیری SMD به طور کلی به مانیتور کامپیوتر و ماوس مجهز است.از XP و Windows 7 پشتیبانی می کند. به دلیل سیستم عامل انسانی شده ، برنامه نویسی بصری و وارد کردن فایل PCB را امکان پذیر می کند.
لودر PCB اتوماتیک
دستگاه قرار دادن SMD می تواند به طور مستقیم تخته PCB چاپ شده را روی پیست قرار دهد تا بارگیری خودکار صفحه ، هدف قرار دادن و نصب و نصب را تحقق بخشد.از چند فیدر پشتیبانی می کند: حداکثر 64 فیدر.اندازه سینی استاندارد IC ، فیدر لوله ، فیدر چوبی قابل تنظیم است.
شناسایی همزمان توسط شش مجموعه دوربین
دستگاه قرارگیری SMD به 8 دوربین مجهز است: یک دوربین MARK ، یک دوربین با دقت بالا و 6 دوربین پرسرعت.این می تواند شناسایی همزمان 6 هد را برای اطمینان از سرعت و دقت نصب انجام دهد.تنظیمات استاندارد 16 نازل مکش با دقت بالا است.
سیستم سروو

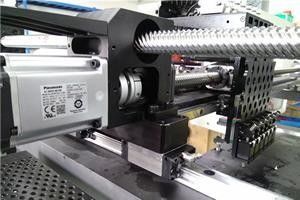

دستگاه قرارگیری SMD مجهز به سیستم سروو وارد شده از پاناسونیک ، ژاپن با دقت و ثبات بالا برای اطمینان از نصب پایدار 24 ساعته است.
زنجیر
این زنجیره کشش مقاوم در برابر فشار بالا و ضد سایش را اتخاذ می کند که همان نوع ماشین آلات وارداتی است.زنجیره درگ می تواند هزاران بار فشار تحمل را تحمل کند.
مسیر
این آهنگ با دقت بالا از TBI تایوان اتخاذ می کند که دارای صدای کم و دقت بالا برای اطمینان از میزان دقت تراشه های BGA است.
نوار نقاله
این دستگاه قرار دادن SMD می تواند به طور خودکار به نوار نقاله متصل شود که می تواند برد PCB را به دستگاه لحیم کاری مجدد SMD بدون دستیار دستی منتقل کند ، بنابراین باعث صرفه جویی در هزینه کار می شود.
پارامترهای پیکربندی
موتور محرک: سرو موتور از پاناسونیک ، ژاپن
حالت شناسایی: شناسایی همزمان توسط شش دوربین
منبع خلا no نازل مکش: ژنراتور خلاuum با عملکرد شکست خلاuum
فیدر تسمه: 8 میلی متر ، 12 میلی متر ، 16 میلی متر ، 24 میلی متر و FEEDER (STICK) که می تواند نصب تراشه های بسته سیلندر را انجام دهد
مسیر راننده XYZ: مسیر خطی بارگیری سنگین با دقت بالا TBI
سیستم درایو حرکت: درایور DSP با سرعت بالا پاناسونیک
سیستم عامل: ویندوز: پشتیبانی از ویندوز XP ، win7
زاویه اجزا: هر زاویه از 0-360 درجه ؛چرخش همزمان در حین حرکت
حالت عملیاتی X / Y: ارتباط منحنی در حال اجرا و شتاب و کاهش سرعت مستقیم
موقعیت گذاری مارک fiducial: مارک fiducial را می توان آزادانه تنظیم کرد
هشدار عدم موفقیت: هشدار دهنده برای کمبود مواد
حالت بارگذاری برد: اتصال خودکار یک مرحله ای از چپ به راست ؛محل انتقال PCB به صورت خودکار ؛بارگذاری تخته دستی
نمایشگر بصری: مانیتور کنترل صنعتی 17 اینچی ؛مقیاس: 4: 3؛وضوح: 1280x1024
حالت برنامه نویسی: برنامه نویسی آموزش به نقطه ، برنامه نویسی بصری و وارد کردن هماهنگ فایل PCB و غیره
تعداد دوربین شناسایی: یک مارک ، 6 دوربین پرسرعت و یک دوربین با دقت بالا.
امکانات
دستگاه قرار دادن SMT دارای ویژگی های زیر است:
1. بزرگترین برجسته این دستگاه دوربین حرفه ای 5 مگاپیکسلی برای نصب تراشه است.این می تواند نصب م ofثر تراشه هایی را انجام دهد که سطح سرب آنها بیش از 0.3 میلی متر است و فاصله مرکز بیش از 0.5 میلی متر در یک منطقه 40 * 40 میلی متر با موفقیت بیشتر از 98 است.
2. دستگاه قرار دادن SMT به 6 دوربین پرسرعت اضافی مجهز است که می توانند شناسایی همزمان 6 هد را درک کنند.این می تواند کارایی نصب را که در اصل دو برابر می شود ، بهبود بخشد.
3. همچنین دارای دو عملکرد زیر است: fiducial marks اسکن خودکار و صفحه بارگیری خودکار.این عملکردها می توانند دقت نصب را هنگام تغییر صفحه PCB بهبود بخشیده و کار را ساده کنند.همچنین می تواند با مجموعه تجهیزات دیگر متصل شود و خط تولید کامل SMT را تشکیل دهد.
4. این دستگاه قرار دادن SMT می تواند به طور خودکار به نوار نقاله متصل شود که می تواند تخته PCB را بدون دستیار دستی به دستگاه لحیم کاری مجدد SMT منتقل کند ، در نتیجه هزینه کار صرفه جویی می شود.
