Benchtop 60 فیدر 4 هد 150 کیلوگرمی دستگاه نصب SMD

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	CE , ISO

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	negotiable

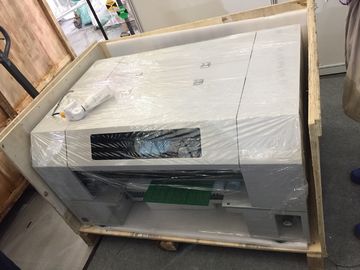

جزئیات بسته بندی:	بسته بندی صادراتی استاندارد
زمان تحویل:	15-20 روز
شرایط پرداخت:	L / C ، T / T ، Western Union ، پی پال
قابلیت ارائه:	100 قطعه در هر ماه

اکنون تماس بگیرید

توضیحات محصول جزئیات

سفر محور XYZ:	600mm (X) * 630mm (Y) * 20 mm (H)	حداکثر اندازه PCB:	400 میلی متر (L) 270 میلی متر W (W)
مؤلفه های پشتیبانی:	5040 0 0402 ، SOP ، QFN ، BGA و غیره	سرعت:	Without vision:8000cph; بدون دید: 8000cph؛ With Vision:5500cph با چشم انداز:
تشخیص دید:	دوربین دوتایی (بالا و پایین) از حداکثر اندازه IC پشتیبانی می کند: 22 * 22 میلی متر	سیستم عامل:	سیستم لینوکس جاسازی شده
برجسته کردن:	150 کیلوگرم نصب دستگاه SMD , دستگاه نصب 150 کیلوگرم SMD , دستگاه نصب SMD 400 * 270 میلی متر

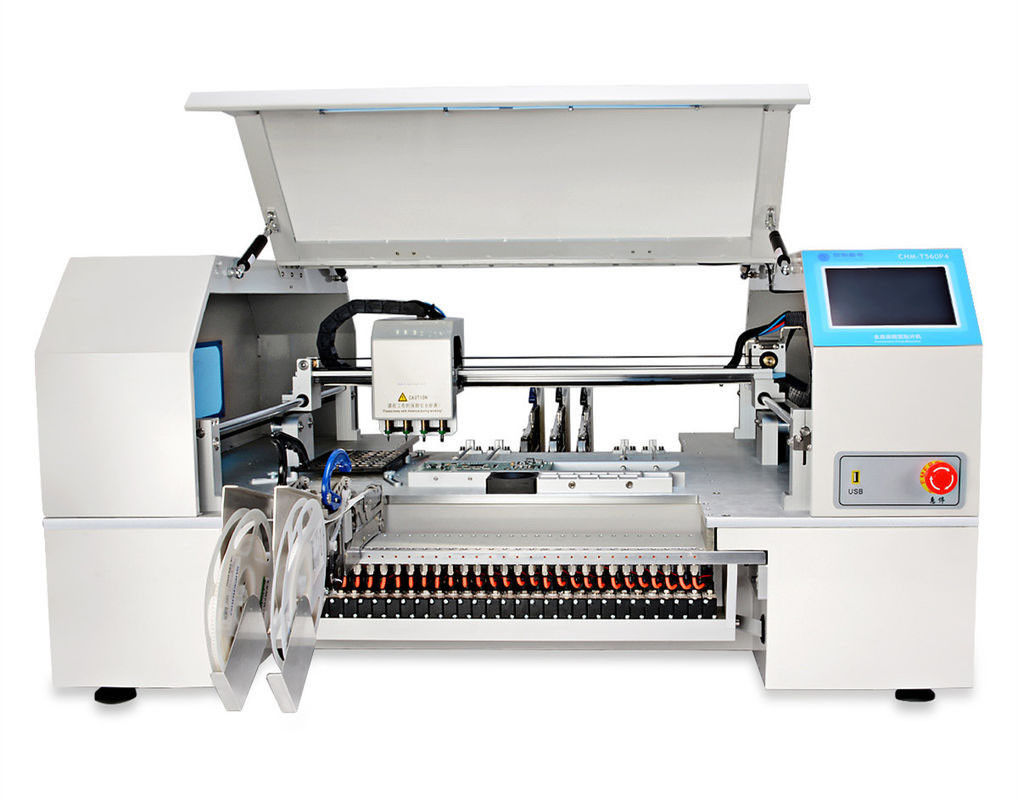

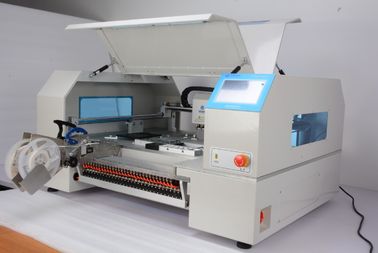

Benchtop 60 فیدر 4 هد دستگاه نصب SMD

شرح:

این دستگاه دارای 60 فیدر با 4 سر قرار دادن نازل Juki ، مواد بیشتر پشتیبانی شده با نصب با سرعت بالا ، کار با فیدرهای پنوماتیک یاماها 8 میلی متر 12 میلی متر 16 میلی متر 24 میلی متر ، و همچنین فیدر لرزش یاماها توسط مشتری در بازار ، بسیار جدول و راحت است!این دستگاه برای تولید smt کوچک یاور خوب شماست!

سیستم عامل در صنعت سیستم جاسازی شده لینوکس است ، صفحه اصلی دستگاه توسط خود ما تحقیق شده است ، که قابل مقایسه تر از سیستم ویندوز است و طول عمر بسیار طولانی تر است.CHMT560P4 با استفاده از 502 --- 508 انواع مختلف نازل Juki ، مناسب برای 0402،0603،0805-5050 ، SOP ، QFN ، LQFP ، دیود ، ترانزیستور ، BGA ... و غیره ، که می تواند تقاضای بیشتر مشتریان را برآورده کند.

پارامترهای فنی

مولفه های
سفر XYZ Axis	600 میلی متر (X) × 630 میلی متر (Y) × 20 میلی متر (Z)
اندازه PCB حداکثر	400 میلی متر (L) × 270 میلی متر (W)
اجزای پشتیبانی	0201-0402-5050 ، SOP ، QFN ، BGA و غیره
سرعت نصب	بدون دید: 8000cph با Vision: 5500cph
دقت، درستی	25 0.025 میلی متر
سر قرار دادن	4 سر
سیستم تغذیه	حداکثر 30 عدد فیدر پنوماتیک 8 میلی متری (سایر گزینه ها: 12،16،24 میلی متر ، فیدر ارتعاشی) 14 عدد پشته آی سی عمومی سینی IC را پشتیبانی کنید
تشخیص بینایی	دوربین دوتایی (بالا و پایین) از حداکثر اندازه IC پشتیبانی می کند: 22 * 22 میلی متر
کنترل موتور	موتور پله ای XY Axis با کنترل حلقه بسته رمزگذار کاهش سرعت انعطاف پذیر Z تنظیم مجدد محور
تشخیص نشت قطعات	تشخیص خلاuum و بینایی
صفحه اصلی	مادربرد صنعت با قابلیت اطمینان بالا
صفحه لمسی	صفحه نمایش 7 اینچی صنعت ، کنترل اکسترنال ماوس پشتیبانی می شود
سیستم عامل	سیستم لینوکس جاسازی شده
منبع هوای خارجی	0.5 مگاپاسکال
منبع تغذیه	AC220V 50Hz / AC110V 60Hz
کاهش قدرت	1180 میلی متر (L) × 870 میلی متر (W) × 600 میلی متر (H)
نرم افزار قابل مقایسه	طراح آلتیوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS ... و غیره
وزن خالص	150 کیلوگرم

مزیت رقابتی:

1. نرم افزار راحت ، سیستم لینوکس تعبیه شده از ماشین ، سیستم صنعت ، حرفه ای تر و پایدار ، عملکرد مستقل ، بدون نیاز به کامپیوتر خارجی ، کار آسان تر و راحت تر.
2. صنعت صفحه نمایش لمسی ، بدون نیاز به صفحه نمایش خارجی ، اتاق ذخیره شده ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3. دو دوربین بالا و پایین سیستم CCD وضعیت هر یک از اجزا را به ویژه برای IC بسیار دقیق اصلاح می کند.
4. دارای اتصالات بست PCB انعطاف پذیر ، و دارای سینی IC تعریف شده توسط کاربر ، راحت و سریع است.
5. چشم انداز همچنین می تواند نقطه شروع ماشین اصلاح دوم ، مطمئن شوید که مبدا درست است.
6. با قرار دادن دو نازل سر ، نازل های دقیق Juki با آهن ربا ، نیازی به جدا کردن با آچار نیست.2 نازل زاویه چرخش دلخواه -180 درجه 1 +180 درجه.قرار دادن ارتفاع قابل تنظیم است.
7. سنجاق را به طور خودکار برگردانید تا نازل شکسته نشود ، پین را گیر ندهید ، پیشرفت بزرگ است.
8. تشخیص محور Z ، سر قرار دادن می تواند به طور خودکار به مبدا بازگردد تا از شکستن نازل جلوگیری کند.
9. محفظه بسته حلقه ، X ، Y محور با رمزگذار ، هرگز گام های شل نیست.
7. PCB با درجه بندی دو موقعیت ---- اولین و آخرین ترکیب ، جبران PCB را اصلاح کنید.
8. کالیبراسیون می تواند به سرعت و با دقت برای PCB انجام شود ، نیازی به مراقبت از جبران نیست ، نیازی به محاسبه ورودی نیست.
9. همراه با آزمایش خلاuum ، با تغذیه خودکار.اگر یک م componentلفه کج باشد ، آن را به طور خودکار به منطقه تغذیه پرتاب می کند ، سپس یکی دیگر را برای سوار شدن دوباره انتخاب می کند.
10. اگر فاقد مواد باشد ، به طور خودکار تشخیص داده می شود ، دستگاه هشدار داده و متوقف می شودپس از تامین مواد ، سپس کار را ادامه دهید ، نیازی به شروع مجدد نیست.
11. از هر تعداد دسته PCB پشتیبانی کنید.
12. اگر پرونده PCB ندارید ، یا پرونده کاری ندارید ، می توانید یک فایل جدید برای برنامه ریزی مستقیم در ماشین ایجاد کنید.

13. پشتیبانی از یک مرحله.

چرا تو را انتخاب می کنی؟

1. فضای حرفه ای و اتاق ذخیره شده
2. عملیات کاربر پسند ، بدون نیاز به مهندس حرفه ای SMT ، دستگاه سطح ابتدایی
3. یک دستگاه - عملکرد یکپارچه ، بدون نیاز به پمپ اضافی یا رایانه شخصی یا هرگونه امکانات پشتیبانی
4. دقت و قابلیت اطمینان بالا ، نقص کار دستی را تشکیل می دهد
5. مقرون به صرفه ، هزینه را برای داشتن یک خط تولید اتوماتیک SMT حرفه ای کاهش دهید
6. اکسپرس بین المللی با خدمات درب به درب ، تحویل 3-5 روز کاری
7. ویژه برای تحقیق و توسعه آزمایشگاهی ، نمونه ها ، برای جلوگیری از هر گونه اختراع اختراع و طراحی.

8. یک دستگاه برابر با 5 پرسنل لحیم کاری ، مدیریت آسان و صرفه جویی در هزینه.خوب برای تولید دسته کوچک

9. Charmhigh کارخانه است ، تمام قطعات ماشین آلات ما توسط خود ما تحقیق و تولید می شوند.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.

10. Charmhigh از سال 2009 سازنده حرفه ای دستگاه SMT Pick and Place است. کلیه نرم افزارها توسط خود ما تحقیق می شوند.
