دستگاه نصب قطعات کامپيوتر LED 28000CPH LED PCB

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	CE , ISO

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	negotiable
جزئیات بسته بندی:	بسته بندی صادراتی استاندارد
زمان تحویل:	15-20 روز
شرایط پرداخت:	L / C ، T / T ، Western Union ، پی پال
قابلیت ارائه:	100 قطعه در هر ماه

اکنون تماس بگیرید

توضیحات محصول جزئیات

دقت کوه:	± 0.05 میلی متر	منبع تغذیه:	220 ولت ، 50 هرتز
مساحت صفحه مدار حداکثر:	1200 × 300 میلی متر	حداکثر سرعت نصب:	28000cph
هوای فشرده:	0.5-0.6Mpa	روش موقعیت:	موقعیت بصری
وزن:	750 کیلوگرم	رنگ:	سفید
برجسته کردن:	28000CPH دستگاه نصب قطعات PCB , دستگاه اتصال لحیم کاری 28000CPH انتخاب و محل نصب , دستگاه نصب قطعات PCB 0.6Mpa

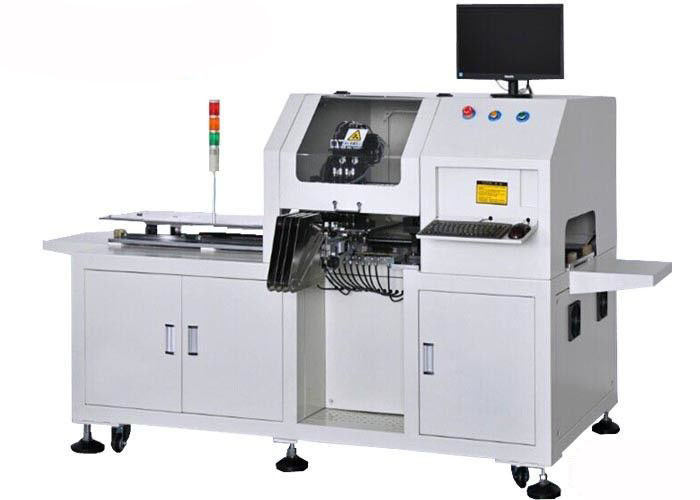

اتوماتیک 28000CPH LED PCB Component Mounting Machine

مشخصات:

حداکثر اندازه صفحه مدار	1200 × 300 میلی متر
حداکثر دامنه متحرک	محور X 1210 میلی متر ، محور Y 330 میلی متر
حداکثر دامنه متحرک محور Z	10 میلی متر
سرعت نصب معمول	20000 اسب بخار
حداکثر سرعت سوار شدن	28000cph
دقت نصب	± 0.05 میلی متر
روش موقعیت	موقعیت بصری
مonلفه موجود است	0603 و بالاتر از جز component SMD و LED
روش برنامه	واردات خودکار داده ها / مطالعه فیلم / ورودی صفحه کلید
فیدر کمربند	8 میلی متر ، 12 میلی متر ، 16 میلی متر و 24 میلی متر (OPT)
نازل مکش	نازل مکش JKUI504505 و 506
سیستم عامل	ویندوز XP
هوای فشرده	خلا air هوا در دستگاه
منبع تغذیه	220 ولت ، 50 هرتز ، 1.2 کیلو وات
وزن	750 کیلوگرم
بعد، ابعاد، اندازه	2000 میلی متر (L) * 930 میلی متر (W) * 1450 میلی متر (H)

امکانات:

انتقال پلت فرم با استفاده از ریل راهنمای خطی و پیچ سربی وارد شده در ترکیب با درایو سروو پاناسونیک اصلی ژاپن اطمینان از ایستایی با سرعت بالا و دقت کنترل پلت فرم.

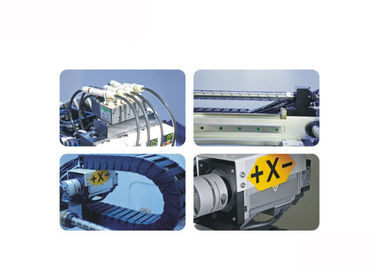

انتقال شافت X و Y با استفاده از پیچ های سرب زمینی با دقت بالا و ریل های راهنمای خطی در ترکیب با سروو درایو پاناسونیک ژاپن از دقت بالا و سرعت بالای نصب اطمینان حاصل می کند.
4 مجموعه از هد نصب شده با سرعت بالا به طور همزمان کار می کنند.سرهای مکنده از شافت های اسپلین با دوام با دقت بالا استفاده می کنند.
برنامه عملیاتی آسان ، بسیار راحت تر ، دید اتوماتیک ، تعیین موقعیت را دقیق تر و راحت تر می کند.
چند فیدر اختیاری ، می تواند انواع مختلف نصب LED را برآورده کند.
نرم افزار قدرتمند اعداد و تصاویر را برای نمایش مختصات برنامه ، آسان و راحت تر تصویب می کند.
نرم افزار از سیستم داده استفاده می کند و انواع مختلف PCB را برای تنظیم راحت ذخیره می کند ، فقط کافی است یکبار برنامه نویسی کنید تا محصولات جدید برای همیشه استفاده کنند.
بستر های نرم افزاری: محور Y ، محور X می تواند به صورت دستی منتقل شود ، سرعت قابل تنظیم است ، می تواند دستی دستی به نقطه دلخواه وارد شود ، برنامه نویسی راحت است.
LED Pick & Place Machine از سیستم تشخیص خلا imported وارداتی استفاده می کند ، می تواند مکش را به دقت بررسی کند تا از نشت مواد و پرتاب موثر جلوگیری کند.
سیستم فشار منفی داخلی: کم صدا ، عمر طولانی و ثابت فشار خلا.
تنظیمات استاندارد: 1 رایانه شخصی ، 4 هد نصب ، 12 نازل.
نوری: فیدر اتوماتیک 8 میلی متر ، 12 میلی متر ، 16 میلی متر 24 میلی متر ، نازل های مختلف ، پمپ صنعتی ، کمپرسور هوا.

کاربرد:

دستگاه انتخاب و نصب LED دقت و کارایی نصب را بهبود می بخشد ، حرفه ای برای کارخانه های الکترونیکی ، کارخانه نصب سطح LED. LED Pick and Place Machine پایدار است و کار با آن آسان است.

سر نصب شده:

دستگاه نصب قطعات کامپيوتر LED 28000CPH LED PCB 0
