| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE , ISO |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی استاندارد |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100 قطعه در هر ماه |
| هوای فشرده: | 0.5-0.6Mpa | دقت موقعیت یابی: | 0.01 میلی متر |
|---|---|---|---|
| فیدرها: | 46 (جلو 20 ، عقب 26) | حداکثر سرعت نصب: | 8000CPH |
| منبع تغذیه: | 220 ولت ، 50 هرتز | Z محور محدوده حرکت حداکثر: | 20 میلی متر |
| وزن محصول: | 450 کیلوگرم | قدرت متوسط: | 600W |
| مساحت صفحه مدار حداکثر: | 480 * 300 میلی متر | ابعاد: | 1095 * 1165 * 1400 میلی متر |
| برجسته: | 600W PCB Pick and Place Machine,600W Pick and Place لحیم کاری دستگاه,8000CPH PCB Pick and Place Machine |
||

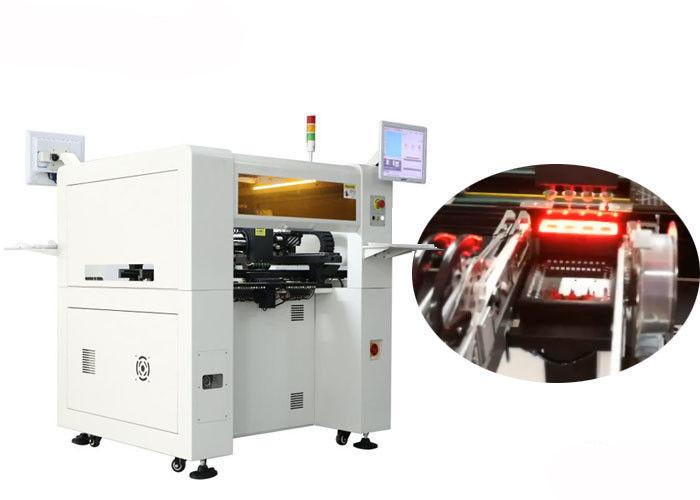

6 دوربین 46 فیدر دستگاه پرس و برش با سرعت بالا PCB
امکانات:

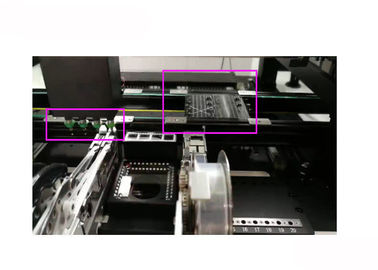

دقت بالا: مجهز به 6 عدد دوربین: 1 قطعه مارک ، 1 عدد دقت بالا و 4 عدد دوربین تشخیص سرعت بالا ، می تواند به طور م mountثر اجزای 0402-5050 ، مهره ها ، دیودها ، ترانزیستورها ، SOP ، پیچ پین 45 میلی متر * 45 میلی متر را نصب کند ... تراشه 0.3 میلی متر QFP-256 ، BGA و غیره
سرعت سریع: حداکثرسرعت نصب: 8000CPH ، متوسط سرعت نصب: 6000CPH.
پایداری قوی: موتور و درایو پاناسونیک سروو ، راهنمای دقیق خطی TBI ، ژنراتور خلا Japan ژاپن ، نازل های بسیار دقیق JUKI ، سیستم یکپارچه تغذیه اتوماتیک و تنظیمات IPC با دقت بالا - دقت بالا ، پایداری قوی ، نوید نصب 24 ساعته با ثبات را می دهد.
درجه بالایی از اتوماسیون: مجهز به راهنمای انتقال دقیق ، تخته های ورودی خودکار و تخته های خروجی پس از نصب به نوار نقاله بازرسی متصل می شوند.بدون نیاز به نیروی انسانی ، تا حد زیادی بهبود بهره وری.
مشخصات:
| فیدر شماره | 46 (جلو 20 ، عقب 26) | وزن محصول | 450 کیلوگرم |
| سرهای نصب شده | 4 (نیازی به تغییر نازل نیست) | ریل راهنمای درایو XYZ | TBI ریل راهنمای خط مستقیم با دقت بالا |
| توان متوسط | 600 وات | ||
| دقت موقعیت یابی | 0.01 میلی متر | سیستم حرکت درایو | درایور DPS پاناسونیک با سرعت بالا |
| محدوده بافر نازل | 5.0 میلی متر | سیستم عامل | از سیستم عامل Windows XP ، Win7 پشتیبانی کنید |
| منبع تغذیه | 220 ولت ، 50 هرتز | زاویه کامپوننت | 0 ~ 360 درجه ، چرخش همزمان در حرکت |
| هوای فشرده | 0.5-0.6 مگاپاسکال | حالت در حال اجرا X / Y | شتاب و منحنی هوشمند پیوند خطی |
| موتور رانندگی | سروو موتور پاناسونیک | ||
| روش شناخت " | 4 سر به طور همزمان تشخیص می دهد | حالت قرار دادن | دستی ، نیمه اتوماتیک ، تمام اتوماتیک |
| منبع خلاuum نازل | ژنراتور خاموش و خاموش با سرعت بالا با آسیب خلأ | زنگ هشدار هنگام باز کردن درب | کاهش سرعت یا از کار افتادن |
| محدوده حرکت XY Max | 556 * 680 میلی متر | روش تنظیم راهنمای راه آهن | دستی + خودکار |
| مساحت حداکثر مدار مدار | 480 * 300 میلی متر | روش ورودی برد | لودر را اتصال داده و انتقال PCB را در موقعیت قرار دهید |
| محدوده حرکت حداکثر Z Axis | 20 میلی متر | نمایش بصری | نسبت نمایشگر کنترل صنعتی 15 ”4: 3 ، رزولوشن 1024 * 768 |
| فیدر نوع تسمه | فیدرهای 8/12/16/24 میلی متر فیدر می چسبانند | حالت برنامه نویسی | نقطه به نقطه ، برنامه نویسی تصویری ، ورودی مختصات پرونده PCB و غیره |
| حداکثر سرعت نصب | 8000CPH | ||
| متوسط سرعت نصب | 6000CPH (تصویری) | شماره دوربین شناسایی | 1 دوربین تشخیص علامت گذاری ، 4 دوربین تشخیص سرعت بالا ، 1 دوربین تشخیص دقت بالا |
| ابعاد | 1095 * 1165 * 1400 میلی متر |
کاربرد:
مناسب برای 0402،0603،0805،1206 ، مهره های لامپ LED ، دیودها ، ترانزیستورها ، SOT ، پیچ پین محدوده 45 * 45 میلی متر ≥ 0.03 میلی متر QFP ، BZGA و غیره
