| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE , ISO |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی استاندارد |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100 قطعه در هر ماه |
| تغذیه کننده: | letf: 29pcs; letf: 29pcs؛ right:29pcs سمت راست: 29 قطعه | سر قرارگیری: | 2 قطعه |
|---|---|---|---|
| نازل: | 4 نوع نازل (Juki) | سرعت: | 3000cph with vision; 3000cph با دید؛ without vision 5000cph بدون دید 5000cph |
| دقت: | 0.025 میلی متر | اندازه PCB: | 10 * 10 میلی متر - 345 * 355 میلی متر |
| دقت نصب و راه اندازی: | 25 0.025 میلی متر | ولتاژ: | 220 ولت (110 ولت) ، 50 هرتز |
| وزن خالص: | 75 کیلوگرم | ابعاد ماشین: | L 960mm * W 705mm * H 335mm |
| برجسته کردن: | دستگاه انتخاب و قرار دادن PCB 345 * 355mm,دستگاه انتخاب و محل PCB 10 * 10mm,تجهیزات مونتاژ LED 345 * 355mm |
||

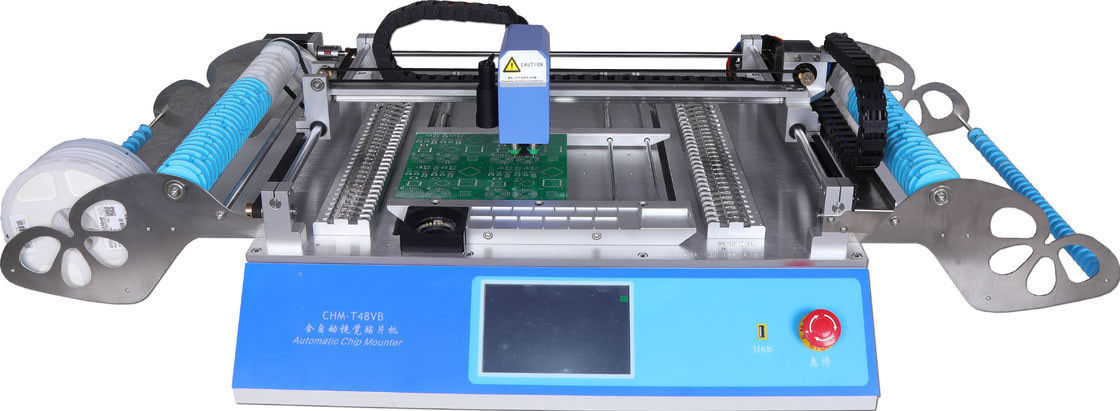

4 عدد نازل دوربین دوگانه میز بالا PCB دستگاه انتخاب و جایگذاری

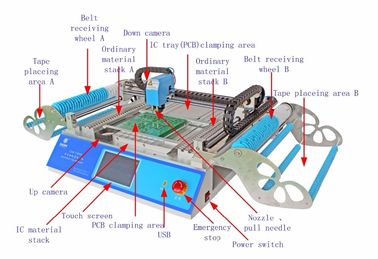

شرح:
| منطقه PCB | 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر |
| محور XY سفر | 420 * 460 میلی متر |
| محدوده متحرک محور Z | 15 میلی متر |
| سرهای قرارگیری | 2 عدد |
| فیدر |
29 عدد چپ + 29 قطعه راست 8mm = 44pcs، 12mm = 8pcs، 16mm = 4pcs، 24mm = 2pcs، پشته IC جلویی = 14 عدد ، سینی IC مشخص شده توسط کاربر |
| سیستم بینایی | دوربین های دوتایی (دوربین های بالا و پایین) |
| راندن | حلقه بسته سیستم سروو درایو کنترل ، اطمینان حاصل کنید که هرگز قدم را از دست ندهید |
| تشخیص Z بازگشت از خود محور | بله ، از شکستن نازل جلوگیری کنید |
| خود برگشتن سنجاق را بکشید | آره |
| نشت روش تشخیص مواد | تشخیص خلاuum ، تشخیص بینایی |
| صفحه لمسی | صفحه نمایش لمسی صنعت 7 ” |
| صفحه اصلی | هیئت اصلی صنعت تحقیق مستقل |
| سیستم | سیستم لینوکس جاسازی شده |
| سرعت نصب | 5000cph (دید خاموش)3000cph (دید روشن) |
| دقت نصب | 25 0.025 میلی متر |
| اجزاء | 0402-5050 ، SOP ، QFN (عرض نوار: 8 میلی متر ، 12 میلی متر ، 16 میلی متر ، 24 میلی متر) |
| بعد ماشین | L 960mm * W 705mm * H 335mm |
| پمپ خلاuum | -92KPA (2 عدد ، نوع داخلی ، بی صدا) |
| منبع هوای خارجی | بدون نیاز (دستگاه ساخته شده در پمپ خلاute صاف 2 عدد) |
| رایانه شخصی خارجی | نیازی نیست |
| ولتاژ | 220 ولت (110 ولت) ، 50 هرتز |
| وزن خالص | 75 کیلوگرم |
| وزن ناخالص | 86 کیلوگرم / 116 * 81 * 52 سانتی متر ---- بسته بندی چوبی |
مزیت رقابتی:
1. نرم افزار راحت ، سیستم لینوکس جاسازی شده از دستگاه ، صفحه اصلی صنعت بسیار پایدار ، عملیات مستقل ، بدون نیاز به کامپیوتر خارجی ، کار آسان تر و راحت تر.
2. دو دوربین بالا و پایین سیستم CCD وضعیت هر یک از اجزا را بسیار دقیق اصلاح می کند ، مخصوصاً برای IC (حداکثر 22 * 22 میلی متر).
3. دستگاه از انواع مختلف اجزا ، از 0402 ، 0603- QFN ، و همچنین نوار برش ، IC لوله یا IC بزرگ پشتیبانی می کند.دستگاه می تواند انواع PCB را قرار دهد.
4. دارای اتصالات بست PCB انعطاف پذیر ، و دارای سینی IC سفارشی ، فیدر IC فله جلو ، بسیار راحت است.
5. چشم انداز همچنین می تواند نقطه شروع ماشین اصلاح دوم ، مطمئن شوید که مبدا درست است.
6. 2 سر / 4 سر با نازل های دقیق Juki با آهن ربا ، نیازی به جدا شدن با آچار نیست ، نازل ها می توانند زاویه -180 درجه ~ +180 درجه را بچرخانند.قرار دادن ارتفاع قابل تنظیم است.حداکثر ارتفاع اجزای دستگاه 4 سریال 5 میلی متر و حداکثر ارتفاع دستگاه 5 بند بند 10 میلی متر است.
7. پین کشش 4 دستگاه serails به طور خودکار بازگشت می یابد تا نازل شکسته نشود ، پین کشیده نشود.دستگاه 5 سریال با استفاده از تغذیه خودکار فیدر پنوماتیک یاماها ، سرعت سریع تر.
8. تشخیص محور Z ، سر قرار دادن می تواند به طور خودکار ارتفاع و زاویه را تشخیص دهد ، برای جلوگیری از شکستگی ، خود را به مبدا بازگرداند
9. کنترل حلقه بسته ، محور X ، Y با رمزگذار ، موتور هرگز قدم های خود را از دست نمی دهد.
10. PCB توسط دو دوربین دید کالیبره شود (دستگاه به طور خودکار 2 امتیاز پیدا می کند) ، جبران PCB را اصلاح کنید.فقط 2 امتیاز را کالیبره کنید ، اجزای بقیه تصحیح خودکار می کنند ، کالیبراسیون می تواند به سرعت و با دقت برای PCB انجام شود ، نیازی به مراقبت از جبران نیست ، نیازی به محاسبه ورودی نیست.
11. با ردیابی خلا، همراه است ، اگر یک جز suc کج باشد ، به طور خودکار آن را به منطقه خوراک پرتاب می کند ، سپس یکی دیگر را انتخاب می کند تا دوباره سوار شود.
12. همراه با تشخیص بینایی ، دوربین به طور خودکار زاویه م componentلفه را تصحیح می کند و روی صفحه PCB در جای مناسب قرار می گیرد.اگر سرها اجزا را جمع نکنند ، دوربین آن را تشخیص می دهد و دوباره برای انتخاب دوباره برمی گردد ، 3 بار عدم برداشت ، دستگاه زنگ می زند و متوقف می شود.
13. اگر فاقد مواد باشد ، به طور خودکار تشخیص داده می شود ، زنگ خطرپس از تامین مواد ، سپس کار را ادامه دهید ، نیازی به شروع مجدد نیست.
14. از هر تعداد دسته PCB پشتیبانی کنید.
15. اگر فایلی از PCB ندارید یا از پرونده بارگذاری نرم افزار استفاده نمی کنید ، می توانید یک فایل جدید برای برنامه سازی ایجاد کنید.
16. همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در کامپیوتر و بارگیری پرونده کار در دستگاه توسط پورت USB ، سریع و راحت.
17. پشتیبانی از یک مرحله.
