| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE , ISO |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی استاندارد |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100 قطعه در هر ماه |
| تغذیه کننده: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; فیدرهای 29pcs (8mm 22؛ 12 mm 4؛ 16 mm 2؛ 2 | سر: | 2 سر (با 4 قطعه نازل juki) |
|---|---|---|---|
| سرعت: | 6000cph | بستن PCB: | 10 * 10mm ~ 380 * 415mm |
| مؤلفه های پشتیبانی: | LED ، 0402-5050 ، SOP ، QFN و غیره | پرونده کار پشتیبانی: | پرونده CSV |
| روش موقعیت یابی: | موقعیت قرار دادن لیزر / موقعیت نازل | وزن خالص: | 65 کیلوگرم |
| Z محدوده در حال حرکت محور: | 15 میلی متر | سفر محور XY: | 420 * 460 میلی متر |
| برجسته کردن: | 6000cph PCB Assembly Assembly,6000cph PCB PCB Pick and Place Machine,65kg PCB Pick And Place Machine |
||

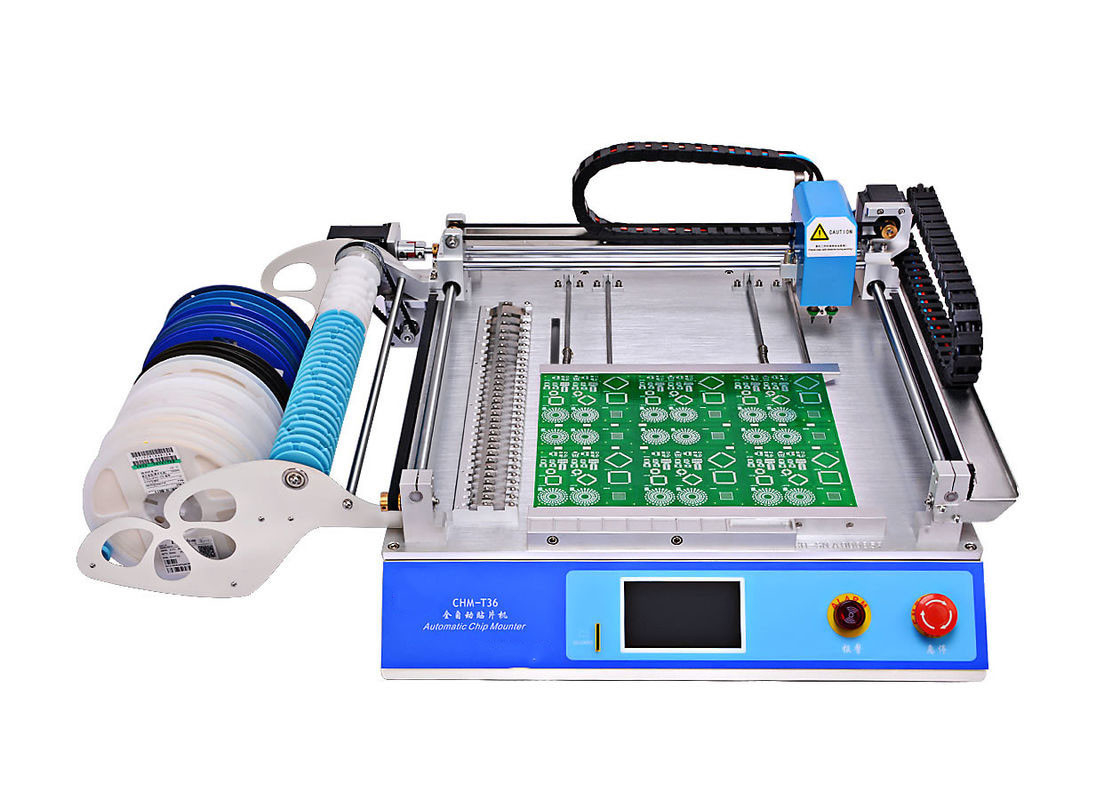

2 هد 29 دستگاه فیدر دسک تاپ PCB انتخاب و جایگذاری دستگاه
شرح:
PCB Pick And Place Machine یک ماشین انتخاب و جایگذاری خودکار دسکتاپ baisic است ، به خصوص برای آزمایشگاه های تحقیقاتی و شرکت های کوچک تولید متوسط تولید شده است ، اما برای علاقه مندان جدی نیز مناسب خواهد بود.این دستگاه های اتوماتیک انتخاب و مکان برای تولید دسته کوچک ، تحقیق و توسعه آزمایشگاهی ، آزمایشات نمونه محصول ، پردازش LED SMT و سایر فرآیندهای مشابه مناسب هستند.
مشخصات فنی:
| منطقه PCB | 10 میلی متر * 10 میلی متر - 380 میلی متر * 415 میلی متر |
| سفر XY Axis | 420 * 460 میلی متر |
| برد حرکتی محور Z | 15 میلی متر |
| مقدار نازل | 2 عدد |
| فدرال | 37 فدرر (8 میلی متر = 22 فدرر ، 12 میلی متر = 4 فدرر ، 16 میلی متر = 2 فدرر ، 24 میلی متر = 1 فیدر ، سینی IC طعمه = 8 فدرال) |
| سرعت | 6000cph (بالاترین 7200cph) |
| دقت، درستی | 25 0.025 میلی متر |
| اندازه | 0402-5050 ، SOP ، QFN (عرض: 8 میلی متر ، 12 میلی متر ، 16 میلی متر) |
| بعد، ابعاد، اندازه | L 960mm * W 705mm * H 335mm |
| پمپ هوا خلاuum | -92KPA (ساخته شده) پمپ نوع بی صدا ، بدون نیاز به پمپ هوا خارجی |
| پرونده کاری پشتیبانی | پرونده CSV |
| ولتاژ | 220 ولت یا (110 ولت) ، 50/60 هرتز |
| قدرت | 200 وات |
| وزن خالص | 65 کیلوگرم |
| جلد | 0.41 مترمربع |
مزایای:
1) موقعیت یاب لیزر ، آسان برای برنامه نویسی آنلاین.
2) آزمایش خلاuum خود ، اگر یکی از اجزای ساز کج باشد ، به منطقه سپرده پرتاب می شود ، سپس دوباره انتخاب کنید و دوباره قرار دهید ..
3) طراحی سر و انتخاب دوتایی به افزایش خروجی ، 2 عدد نازل juki ، تغییر سریع و آسان کمک می کند.
4) پمپ های نوع بی صدا داخلی دوگانه (هزینه و صرفه جویی در اتاق ، نیازی به تهیه پمپ اضافی نیست)
5) کارت SD 8G استاندارد ، ذخیره سازی انبوه پرونده کار CSV
6) ورودی / خروجی رابط صفحه نمایش لمسی ، عملکرد آسان
7) فیدرهای اتوماتیک یکپارچه چرخ چرخشی نایلون اتوماتیک
8) پشتیبانی از یک مرحله ، عملکرد آسان.
10) آیا می توان بسته های 0402،0603،0805 ... 5050 SO-8 ... SO-16 ، SOT-23 ، SOT-89 ، TO-252 را نصب کرد.
11) بدون سیستم بینایی ، مدل های 28 و 36 موقعیت لیزر را دارند.CHMT48V با دید.
12) سیستم عامل نرم افزار داخلی ، پشتیبانی از برنامه نویسی آنلاین: اگر برنامه مدار PCB ندارید ، با کمک موقعیت یاب لیزر ، به راحتی می توانید برنامه نویسی آنلاین کنید.نیازی به اتصال به رایانه جداگانه نیست.
13) برنامه نویسی آسان فقط 5 دقیقه طول می کشد: برای استخراج فایل مختصات مدار PCB از ابزار Protel استفاده کنید و از ابزار تبدیل فرمت که در اختیارتان قرار دادیم برای تبدیل فرمت فایل استفاده کنید و سپس آن را در کارت SD کپی کنید ، وارد دستگاه کنید ، سپس می توانید مستقیماً از پرونده استفاده کنید.
14) استاندارد سازی بسته بندی حمل و نقل ایمن را تضمین می کند.
15) کوچک و سبک: نصب ساده ، حمل و نقل راحت.
16) حداکثر قدرت کار بیش از 200 وات ، با قدرت زیر 80 وات بایستید.
صنعت برنامه های کاربردی:
صنعت لوازم خانگی ، صنعت الکترونیک خودرو ، صنعت برق ، صنعت LED ، امنیت ، صنعت ابزار و متر ، صنعت ارتباطات ، صنعت کنترل هوشمند ، صنعت اینترنت اشیا (IOT) و صنعت نظامی و غیره
لوازم جانبی استاندارد CHMT36:
1) SMT Desktop Pick and Place Machine CHMT36 * 1
2) نازل جوکی * 4 (503 ، 504 ، 505 ، 506).
3) کارت SD * 1
4) کارت خوان SD * 1
5) سنجاق ها را بکشید: 2
6) سیم پیچ برای پین کششی: 1
7) آچار شش گوش: 6
8) موچین: 1
9) برس: 1
10) کتابچه راهنمای کاربر انگلیسی: 1
